Panduan Power Sequencer V.1.0
❗❗❗ PERHATIAN ❗❗❗
⭕ Harap membaca sampai selesai. Supaya tidak ada kesalahpahaman yang akan berakibat fatal.
⭕ Berikan tegangan yang sesuai petunjuk supaya meminimalisir kerusakan.
⭕ Jangan mematikan alat secara mendadak pada saat proses eksekusi berjalan.
⭕ Jangan mematikan alat lalu menyalakan dengan cepat. Beri Waktu jeda beberapa detik pada saat mau menyalakan. Bertujuan untuk meminimalisir kerusakan software pada alat.
⭕ Bila ingin memodifikasi rangkaian dengan skema lain sesuaikan sistem kerjanya dengan yang standar.
> CATU DAYA / POWER SUPPLY
Untuk rangkaian Kontroller Power Sequencer menggunakan arus AC dengan tegangan 9VAC 1A
Untuk rangkaian Relay Power Sequencer menggunakan arus AC dengan tegangan 12VAC 2A
> PEMASANGAN
Pertama pasang catu daya ke rangkaian kontroller Power Sequencer . Lihat gambar berikut.
Selanjutnya rangkai dengan kabel dari sumber dari PLN ke modul relay dan ke beban. Untuk ukuran kabel terserah pemakai atau sesuaikan dengan beban yang akan dikontrol. Liat gambar dibawah.

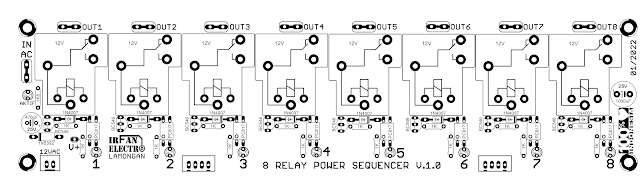

Berikut tata letak dan nilai komponen PCB Modul 8 Relay Power Sequencer.
Bila pengguna menginginkan membuat rangkaian relay sendiri bisa merangkai dengan skema berikut.
❗❗❗
Tujuan memisahkan supply kontroller 9V dan supply modul relay 12V supaya Kontroller tidak terpengaruh oleh EMI dari relay dan bila ada kerusakan pada salah satu blok tidak merambat ke blok lainnya jadi biaya perbaikan lebih ringan.
> PENGATURAN
Cara mengatur waktu tunda pergantian LED/Relay
1. Disaat standby atau LED semua padam. Tekan dan tahan SW1 .
2. Jika LED STATUS berkedip tandanya sudah masuk menu pengaturan. Jumlah LED merah yang menyala adalah indikator untuk lama waktu tunda yang tersimpan
3. Berikut arti nyala LED Merah disaat menu pengaturan
1 LED = 0.5 DETIK
2 LED = 1 DETIK
3 LED = 1.5 DETIK
4 LED = 2 DETIK
5 LED = 2.5 DETIK
6 LED = 3 DETIK
7 LED = 3.5 DETIK
8 LED = 4 DETIK
4. Untuk merubah waktu tunda/delay tekan SW1 1X. Atur sesuai yang anda inginkan.
5. Jika sudah sesuai dengan keinginan, tekan dan tahan SW1 selama 1 detik. Maka otomatis pengaturan sudah tersimpan.
6. Untuk memastikannya tekan SW2 ke posisi ON dan perhatikan pergantian nyala LED. Atau bisa dengan matikan rangkaian lalu nyalakan lagi maka LED Merah akan menunjukan pengaturan waktu tunda yang sudah tersimpan.
Untuk tutorial lebih lengkapnya bisa klik link berikut ini : Tutorial Pengaturan Jeda
Fitur BYPASS
Cara mengatur Mode BYPASS
1. Disaat standby atau LED semua padam. Tekan SW1 1X.
2. Jika LED STATUS berkedip cepat maka tandanya sudah masuk mode BYPASS.
3. Tekan SW2 untuk menyalakan dan mematikan Sequencer secara serentak.
4. Untuk keluar dari mode BYPASS. tekan SW1 1X lagi
5. Maka LED Status akan menyala diam itu tandanya sudah di Mode Sequencer
Untuk tutorial lebih lengkapnya klik link ini : Tutorial Mode BYPASS
> PENYIMPANAN/MEMORI
Diharapkan untuk tidak terlalu sering mengganti atau mengubah pengaturan supaya memori pada IC program tidak cepat habis masa pakainya.
